Bơm tăng áp đường ống bằng bơm chìm Franklin VSI đặt trong ống

Bơm tăng áp đường ống giúp nâng áp lực cho mạng cấp nước khi các khu dân cư cuối tuyến bị yếu nước. Giải pháp Máy bơm Động Lực áp dụng là dùng bơm chìm Franklin VSI đặt trong đường ống, nối thẳng vào tuyến ống bằng mặt bích, không cần nhà trạm lớn.

Nguyên lý hoạt động

Nước từ đường ống phía trước chảy vào ống bao, đi dọc thân động cơ để làm mát, vào lưới hút của bơm rồi được bơm VSI đẩy ra cửa xả nối với tuyến ống phía sau. Vì bơm hút nước đã có sẵn áp lực nên:

Tùy động cơ đi kèm, cụm bơm có thể đặt nằm ngang theo tuyến ống hoặc đặt đứng.

Ưu điểm so với bơm trục ngang đặt trên cạn

• Không có phớt cơ khí nên không rò rỉ nước, ít bảo dưỡng.
• Chạy rất êm, không rung, đặt được gần khu dân cư.
• Gọn, đặt trong hố van, không cần nhà trạm lớn, không lo ngập nước.
• Không cần mồi nước, không lo xâm thực vì bơm luôn ngập trong nước có áp.
• Bền, hiệu suất cao: inox đúc, hiệu suất thủy lực đến 85%.

Dải sản phẩm Franklin VSI

Bơm chìm Franklin VSI có các cỡ 8″, 10″, 12″, lưu lượng từ 40 đến 650 m³/h, động cơ 5,5 – 350 kW, vật liệu inox 304, 316 hoặc Duplex. Một số model: VSI 104-02, VSI 134-03, VSI 184-02. Động cơ đi kèm: động cơ chìm Franklin 8 inch trở lên.

Cách chọn bơm tăng áp đường ống

1. Lưu lượng: lấy lưu lượng giờ cao điểm của toàn bộ khu vực phía sau trạm.
2. Cột áp: H = áp lực cần sau trạm − áp lực thấp nhất ở đầu vào + tổn thất qua trạm. Ví dụ đầu vào còn 1,5 bar (15 m), cần đẩy lên 4 bar (40 m), tổn thất 3 m → cột áp cần khoảng 28 m.
3. Ống bao: đường kính đủ để lắp bơm, đảm bảo dòng chảy làm mát động cơ theo yêu cầu của Franklin và chịu được áp lực lớn nhất của hệ thống.
4. Điều khiển: nên dùng biến tần giữ áp lực không đổi, bảo vệ thấp áp đầu vào, và có đường bypass để nước vẫn chảy khi bơm dừng.

Công trình thực tế

Giải pháp bơm tăng áp đường ống được Công ty TNHH Thương mại và Công nghiệp Động Lực lắp đặt cho hệ thống nước sạch nông thôn tại Hải Dương, cải thiện áp lực nước cho các khu dân cư cuối tuyến.

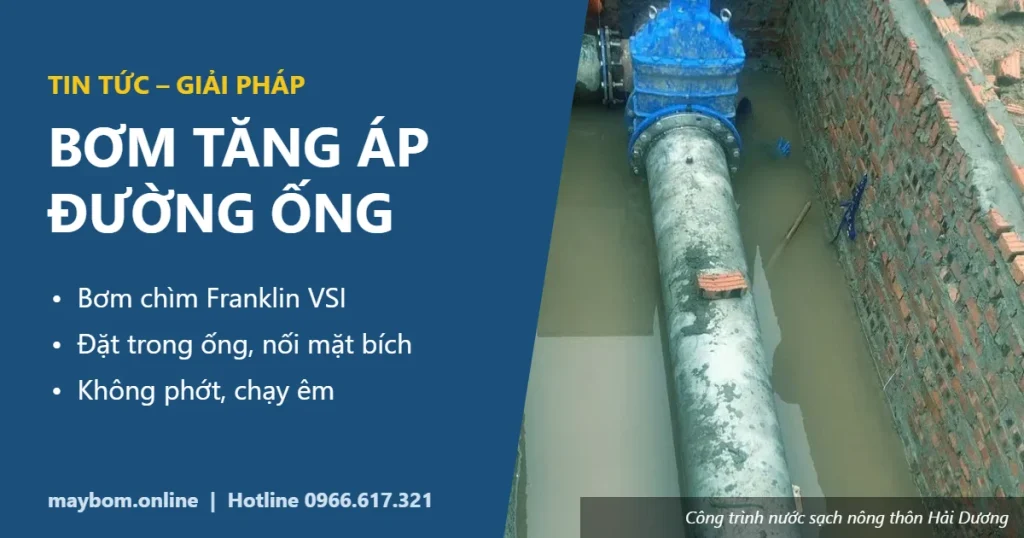

Lắp đặt bơm tăng áp đường ống – nước sạch nông thôn Hải Dương

Xem thêm các công trình tiêu biểu và bài bơm chìm Franklin VSI.

Tư vấn chọn bơm và thiết kế trạm tăng áp miễn phí: Tel 024-39274283 – Hotline/Zalo 0966.617.321.
