Bơm nước thải cánh cắt VERATTI VR: cấu tạo, thông số và cách chọn

Bơm nước thải cánh cắt (bơm chìm nước thải có dao cắt) là loại bơm chìm có bộ dao cắt ở cửa hút, cắt nhỏ rác, sợi vải, giấy vệ sinh trước khi vào cánh bơm. Nhờ vậy bơm ít bị tắc, phù hợp với hố thu nước thải sinh hoạt của nhà ở, chung cư và tòa nhà. Bài viết giới thiệu dòng bơm nước thải cánh cắt VERATTI VR thân inox: cấu tạo, thông số kỹ thuật, ứng dụng và cách chọn đúng model.

Bơm nước thải cánh cắt là gì?

Bơm nước thải thông thường dễ bị kẹt khi nước thải có lẫn sợi vải, tóc, khăn giấy, túi nilon nhỏ. Bơm cánh cắt khắc phục điều này bằng một dao cắt quay cùng trục với cánh bơm, đặt ngay tại cửa hút. Rác được cắt vụn rồi đi theo dòng nước ra ống xả. Vì nước thải đã được nghiền nhỏ, bơm cánh cắt còn dùng được cho hệ thống thoát nước thải có áp với đường ống xả nhỏ (50 – 80 mm) thay vì ống tự chảy cỡ lớn.

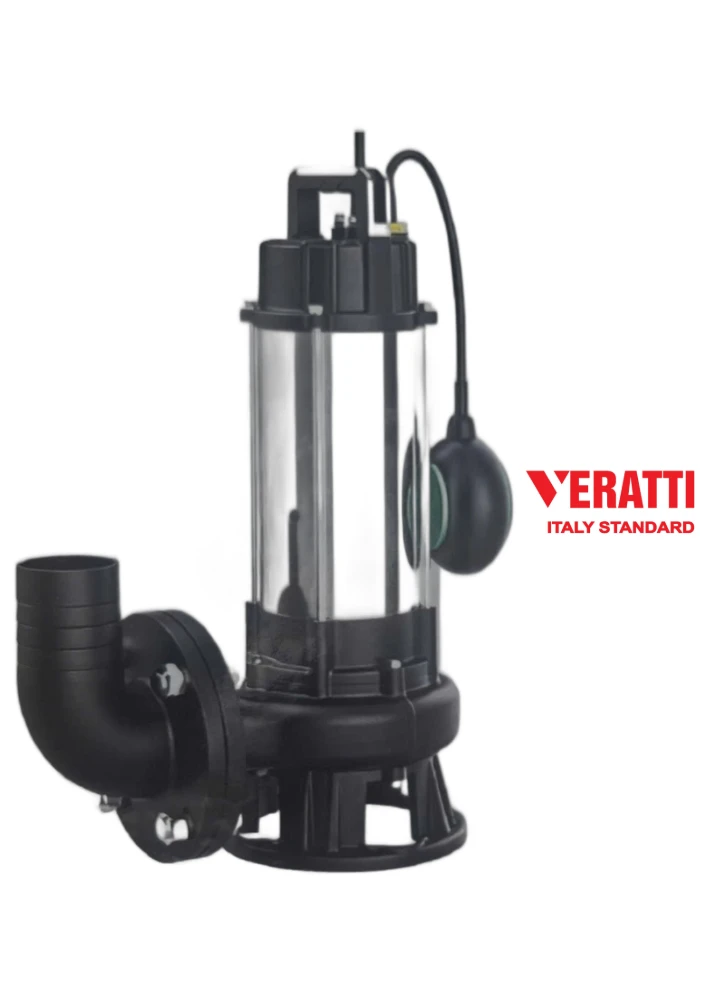

Giới thiệu bơm nước thải cánh cắt VERATTI VR

VERATTI VR là dòng bơm chìm nước thải cắt rác theo tiêu chuẩn Ý, gồm 4 công suất từ 0,75 đến 2,2 kW, lưu lượng đến 40 m³/h, cột áp đến 20 m, cửa xả 50 – 80 mm. Mỗi công suất có bản 1 pha 220 V (ký hiệu VRm) và bản 3 pha 380 V (ký hiệu VR).

• Thân bơm inox, có dao cắt ở cửa hút, hạn chế tắc bơm.
• Động cơ 2 cực, 2900 v/ph, 50 Hz; cấp bảo vệ IPX8, cách điện cấp F.
• Vòng bi bạc đạn, phớt cơ khí kép giúp chống nước vào động cơ.
• Nhiệt độ chất lỏng tối đa 40 °C; pH 6,5 – 8,5; độ sâu ngập tối đa 5 m.

Cấu tạo bơm nước thải cánh cắt VR

Bơm gồm 20 chi tiết chính: cáp điện, tay cầm, nắp trên, tụ điện (bản 1 pha), nắp động cơ, vòng bi, vỏ động cơ, stato, rôto, xi lanh, cửa xả, thân bơm, phớt cơ khí, nắp xi lanh, phớt dầu, cánh bơm, đế bơm, ống lót trục, đế dao cắt và dao cắt. Phần dao cắt và đế dao cắt nằm ở đáy bơm, ngay trước cánh bơm.

Thông số kỹ thuật bơm VERATTI VR

Model 1 pha (220 V)	Model 3 pha (380 V)	Công suất (kW / HP)	Lưu lượng định mức (m³/h)	Cột áp định mức (m)	Lưu lượng tối đa (m³/h)	Cột áp tối đa (m)	Cửa xả (mm)
VRm-750DF	VR-750D	0,75 / 1	10	10	20	13	50
VRm-1100DF	VR-1100D	1,1 / 1,5	10	12	25	16	50
VRm-1500DF	VR-1500D	1,5 / 2	15	15	29	19	50
VRm-2200DF	VR-2200D	2,2 / 3	30	10	40	20	80

Cách đọc mã model: ví dụ VRm-1500DF – VR là dòng bơm nước thải cắt rác; chữ m là bản 1 pha 220 V (không có m là 3 pha 380 V); 1500 là công suất 1.500 W (1,5 kW).

Đường đặc tính bơm VERATTI VR: trục ngang là lưu lượng, trục đứng là cột áp.

Ứng dụng của bơm nước thải cánh cắt VR

• Hố thu nước thải sinh hoạt của nhà ở, biệt thự, chung cư, tòa nhà văn phòng và trung tâm thương mại.
• Hệ thống thoát nước thải có áp, bơm nước thải từ tầng hầm hoặc khu vực thấp hơn cống chung.
• Trường học, công viên, khu vui chơi, bệnh viện nhỏ, nhà máy.
• Trạm lấy mẫu nước thải và các hố bơm có nhiều rác sợi.

Cách chọn bơm nước thải cánh cắt phù hợp

1. Xác định lưu lượng cần bơm (m³/h): dựa vào lượng nước thải lớn nhất đổ vào hố thu trong một giờ. Nên chọn bơm có lưu lượng tại điểm làm việc lớn hơn lượng nước đổ vào.
2. Tính cột áp (m): bằng chiều cao từ mực nước thấp nhất trong hố đến điểm xả cao nhất, cộng tổn thất trên đường ống (đường ống dài, nhiều co thì tổn thất càng lớn).
3. Đối chiếu đường đặc tính: điểm (lưu lượng, cột áp) phải nằm trên hoặc dưới đường đặc tính của model đã chọn, tốt nhất ở vùng giữa đường cong.
4. Chọn nguồn điện: nhà ở thường dùng bản 1 pha VRm (220 V); tòa nhà, nhà máy có điện 3 pha dùng bản VR (380 V).
5. Kiểm tra điều kiện sử dụng: nước thải không quá 40 °C, pH 6,5 – 8,5, độ sâu đặt bơm không quá 5 m.

Ví dụ: hố thu tòa nhà cần bơm khoảng 12 m³/h lên độ cao tổng (gồm tổn thất) khoảng 12 m thì có thể cân nhắc model 1,5 kW (VRm-1500DF hoặc VR-1500D). Nếu cần lưu lượng lớn tới 30 m³/h ở cột áp thấp khoảng 10 m, chọn model 2,2 kW với cửa xả 80 mm.

Lưu ý lắp đặt và vận hành

• Đặt bơm ở đáy hố, trên nền phẳng; không để bơm chạy khô khi mực nước quá thấp.
• Nên lắp phao điều khiển hoặc tủ điện bảo vệ bơm để tự động bật/tắt theo mực nước và bảo vệ quá tải, mất pha.
• Không thả vật cứng (đá, kim loại, gỗ) vào hố bơm; dao cắt chỉ dùng cho rác mềm, sợi.
• Định kỳ kiểm tra dao cắt, phớt cơ khí và vệ sinh hố thu.

Mua bơm nước thải cánh cắt VERATTI VR ở đâu?

Công ty TNHH Thương mại và Công nghiệp Động Lực phân phối bơm nước thải cánh cắt VERATTI VR và tư vấn chọn bơm theo thông số thực tế của từng công trình. Xem đầy đủ bảng thông số, đường đặc tính và tải catalog tại trang thông số kỹ thuật VERATTI VR, hoặc tham khảo các dòng khác trong mục bơm chìm nước thải.

Tư vấn chọn bơm và báo giá: Tel 024-39274283 – Văn phòng: 780 Minh Khai, Phường Vĩnh Tuy, Hà Nội.
