Bơm VERATTI CS – bơm ly tâm trục ngang tiêu chuẩn EN733
Th10

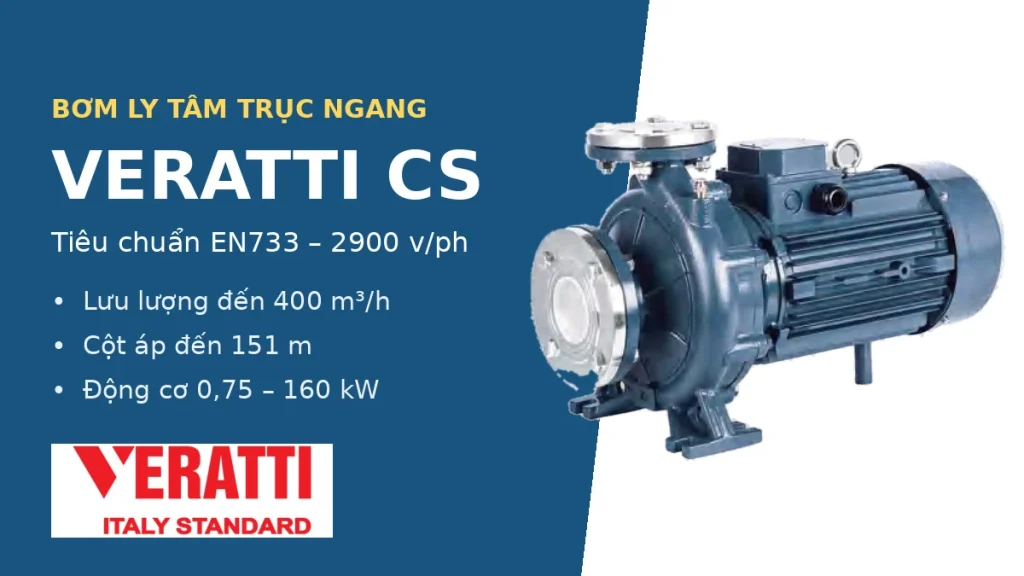

Bơm VERATTI CS là dòng bơm ly tâm trục ngang liền trục chế tạo theo tiêu chuẩn châu Âu EN733, dải lưu lượng đến 400 m³/h, cột áp đến 151 m và công suất động cơ từ 0,75 đến 160 kW. Nhờ kết cấu gọn, dễ bảo trì và động cơ hiệu suất cao YE3, bơm VERATTI CS được dùng rộng rãi trong cấp nước, tăng áp, chữa cháy, tưới tiêu và công nghiệp. Bài viết dưới đây giới thiệu cấu tạo, thông số, ứng dụng và cách chọn bơm trục ngang VERATTI CS phù hợp.
Bơm VERATTI CS là gì?
VERATTI CS (close coupled centrifugal pump) là bơm ly tâm một tầng cánh, trục ngang, động cơ và bơm lắp liền trục. Kích thước mặt bích và vị trí lắp đặt theo chuẩn EN733 nên dễ thay thế cho các bơm cùng chuẩn đang có trong hệ thống. Bơm chạy ở tốc độ 2900 v/ph (50 Hz), có cả hai kiểu động cơ vỏ vuông và vỏ tròn.
Đặc điểm nổi bật
- Thiết kế theo tiêu chuẩn EN733, cửa hút hướng trục, cửa xả hướng lên trên.
- Động cơ hiệu suất cao YE3, cấp bảo vệ IP55, cách điện cấp F, chạy liên tục S1.
- Vỏ bơm bằng gang, sơn phủ chống ăn mòn.
- Kèm bích đối mạ kẽm cùng bu lông, đai ốc và gioăng, lắp đặt nhanh.
- Vòng bi NSK chất lượng cao, phớt cơ khí SiC/Carbon chịu mài mòn.
Cấu tạo và vật liệu
| Chi tiết | Vật liệu |
|---|---|
| Vỏ bơm, nắp nối, nắp sau | Gang |
| Cánh bơm | Inox 304 / gang |
| Trục | Inox 304 / thép 45# |
| Phớt cơ khí | SiC / Carbon / Inox 304 |
| Vỏ động cơ, nắp quạt | Nhôm |
| Stato / roto | Thép silic / dây đồng |
| Bích đối | Gang mạ kẽm |
Thông số kỹ thuật bơm VERATTI CS
Điều kiện làm việc: nhiệt độ chất lỏng −10 °C đến +120 °C, nhiệt độ môi trường −10 °C đến +50 °C, áp suất làm việc tối đa 16 bar.
| Nhóm model | Cửa hút × xả (DN) | Công suất (kW) | Lưu lượng tối đa (m³/h) | Cột áp tối đa (m) |
|---|---|---|---|---|
| CS 32 | 50 × 32 | 0,75 – 15 | 27 | 97 |
| CS 40 | 65 × 40 | 1,1 – 18,5 | 48 | 90 |
| CS 50 | 65 × 50 | 2,2 – 22 | 90 | 89,5 |
| CS 65 | 80 × 65 | 4 – 90 | 210 | 151 |
| CS 80 | 100 × 80 | 4 – 90 | 240 | 144 |
| CS 100 | 125 × 100 | 15 – 160 | 360 | 148 |
| CS 125 | 150 × 125 | 45 – 90 | 400 | 87 |
Cách đọc mã model, ví dụ CS 32-160/3.0: CS là dòng bơm; 32 là đường kính cửa xả DN32; 160 là cỡ cánh bơm danh định (mm); 3.0 là công suất động cơ 3 kW. Xem bảng đầy đủ trong catalog VERATTI CS (PDF) hoặc trang thông số từng model như CS 32-160/3.0.
Ứng dụng
- Cấp nước sạch cho nhà máy, khu dân cư, tòa nhà.
- Hệ thống tăng áp, bơm rửa áp lực.
- Hệ thống chữa cháy.
- Tưới tiêu nông nghiệp.
- Tuần hoàn nước cho hệ thống điều hòa, tháp giải nhiệt.
- Các ứng dụng công nghiệp với nước sạch hoặc chất lỏng không ăn mòn vật liệu bơm.
Cách chọn bơm VERATTI CS
- Xác định lưu lượng cần (m³/h) theo nhu cầu dùng nước lớn nhất của hệ thống.
- Tính cột áp = chiều cao đẩy + tổn thất đường ống, van, co + áp lực dư cần có tại điểm dùng.
- Chọn model có điểm làm việc (lưu lượng – cột áp) nằm gần giữa đường đặc tính, không chọn quá sát hai đầu.
- Kiểm tra cỡ đường ống khớp với cửa hút và xả của bơm, tránh thu nhỏ đường hút.
- Nguồn điện: dòng CS dùng động cơ 3 pha; công suất lớn nên dùng khởi động sao – tam giác hoặc biến tần.
Lưu ý lắp đặt và vận hành
- Bơm không tự mồi: cần mồi đầy nước buồng bơm và đường hút, lắp van một chiều đáy khi hút từ bể thấp.
- Đặt bơm trên bệ vững, đường ống có giá đỡ riêng, không để ống đè lên mặt bích bơm.
- Không chạy khô và không chạy lâu khi đóng van xả.
- Bảo đảm NPSH đầu hút để tránh xâm thực, ồn và mòn cánh bơm.
Mua bơm VERATTI CS ở đâu?
Công ty TNHH Thương mại và Công nghiệp Động Lực cung cấp bơm ly tâm trục ngang VERATTI CS chính hãng, tư vấn chọn model theo lưu lượng và cột áp thực tế của công trình. Xem các model tại mục bơm công nghiệp trục ngang.
Tư vấn và báo giá: Hotline/Zalo 0929.966.628
